Dans cette page, vous trouverez quelques uns des montages électroniques que j'ai réalisés et la documentation qu'il m'en reste :

Alimentation secteur AC/DC - 220V/12V
pour glacière portable

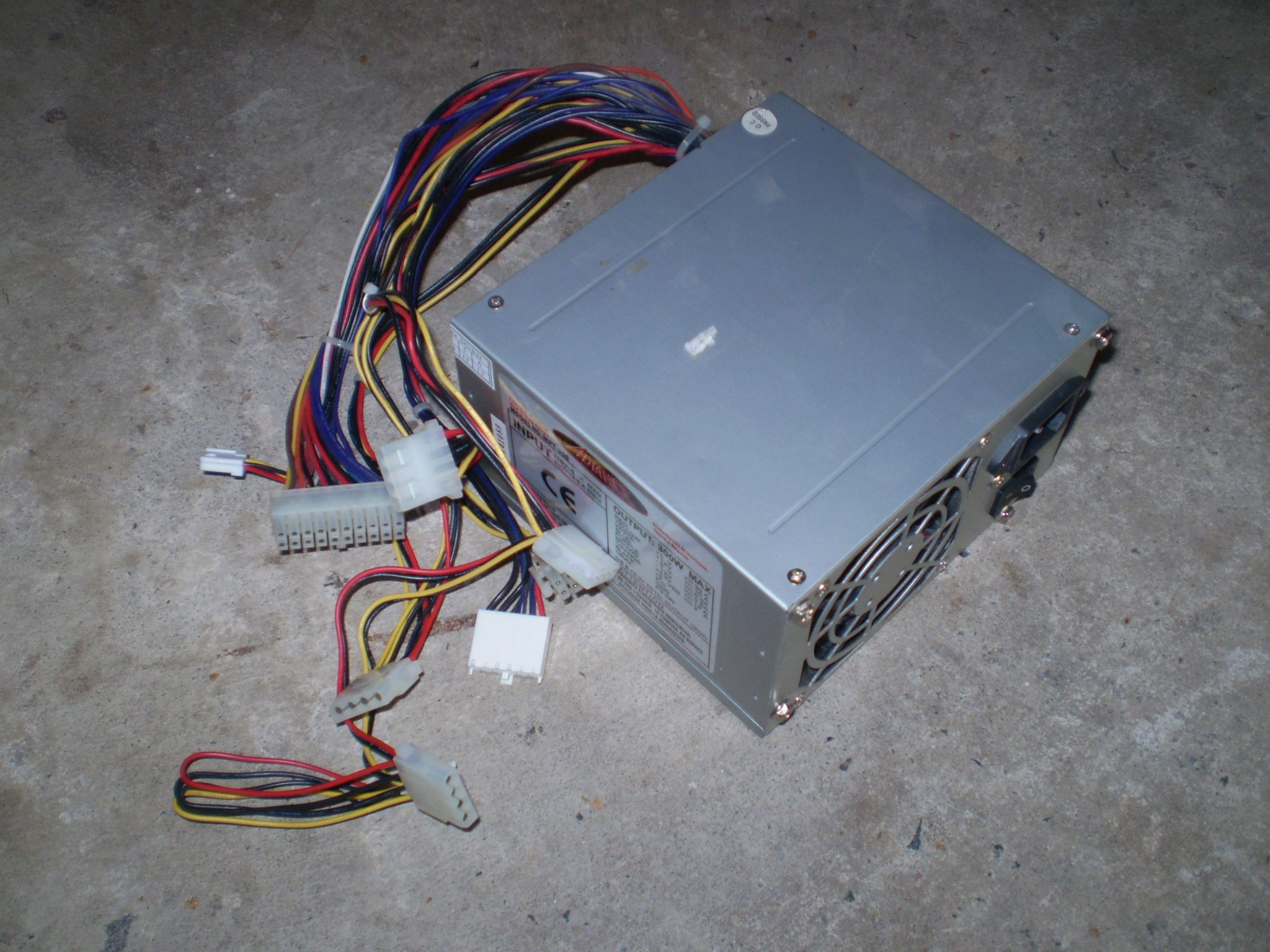

A partir d'une alimentation de PC - Référence ATX - de récupération donnant un + 12V de 17A (Voir fiche signalétique collée sur le boitier)

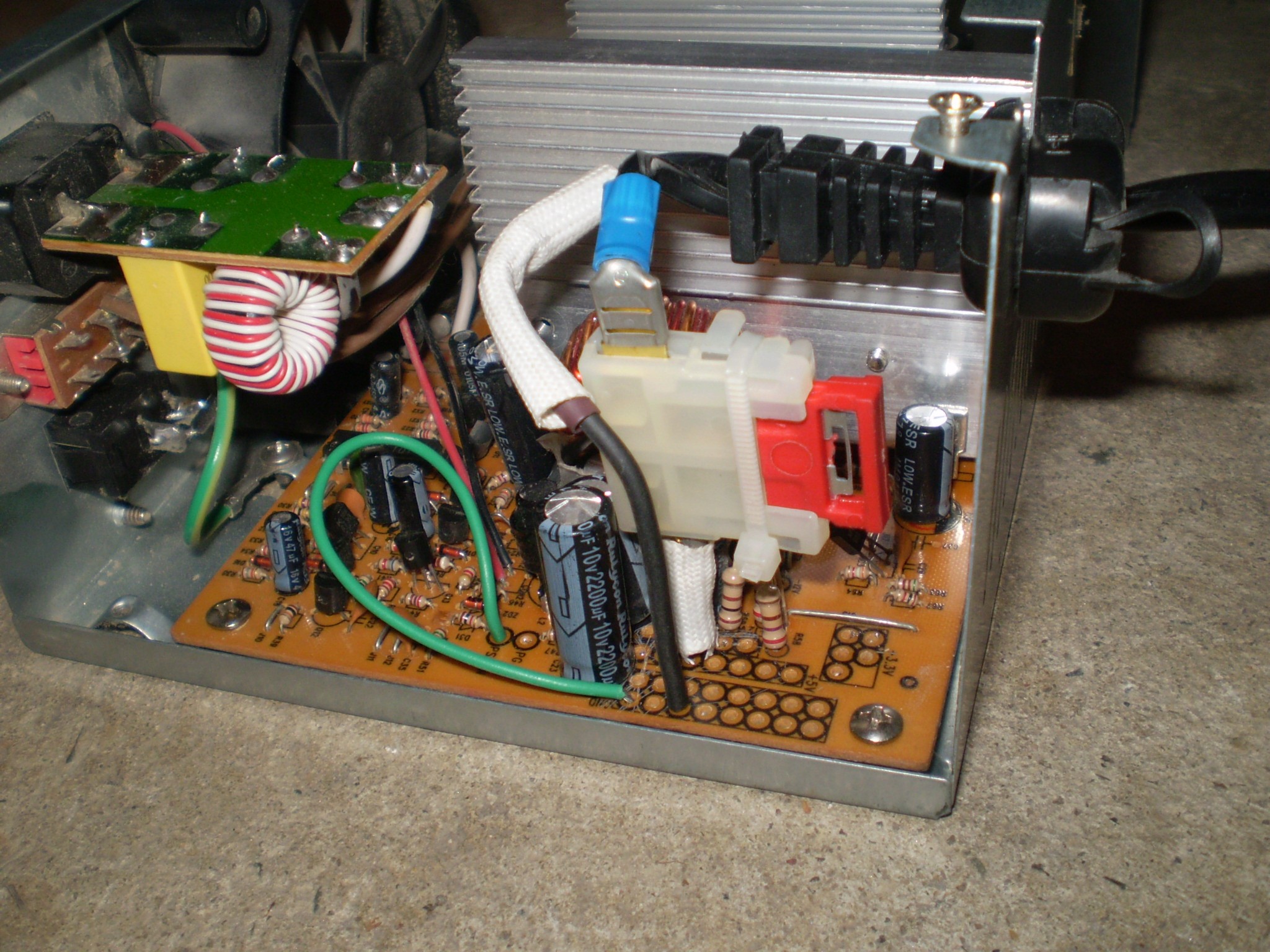

Bloc d'alimentation Montage porte fusible Vue de l'intérieur
Bloc d'alimentation --- Montage du porte-fusible --- Vue de l'intérieur

Décabler tous les fils sortant du boitier à l'exception du fil allant sur la broche 4 du connecteur de la carte mère (20 ou 24 broches) et repéré "PS-ON" sur la carte du boitier d'alim. Ce fil est de couleur verte ou grise. Le couper et le souder dans un des trous où étaient soudés les fils noirs (Repére GND).
Dans un des trous repérés +12 V (où étaient les fils jaunes), câbler un porte-fusible (ici porte-fusible lamelle automobile avec fusible 10A – Bricomarché) raccordé par cosse.
Le fil relié au centre d'un allume cigare femelle est raccordé de l'autre côté du porte-fusible. Le fil extérieur de l'allume cigare est soudé dans l'un des trous où étaient soudés les fils noirs (Repére GND).

Remettre le capot et mettre sous tension. Le ventilateur de l'alimentation doit fonctionner.
Vérifier la tension de sortie : +12V au centre de l'allume cigare par rapport à l'extérieur de celui-ci.

Ce montage a fonctionné de 16 H à 10 H le lendemain matin en alimentant ma glacière sans aucune surchauffe (boitier, porte-fusible, radiateurs supportant des composants…).
En fonctionnement le courant mesuré est de 3,5A. La fiche signalétique de la glacière donne une consommation de 4A / 48W.



Alimentation stabilisée 0 à 20 Volts - 1 Ampère

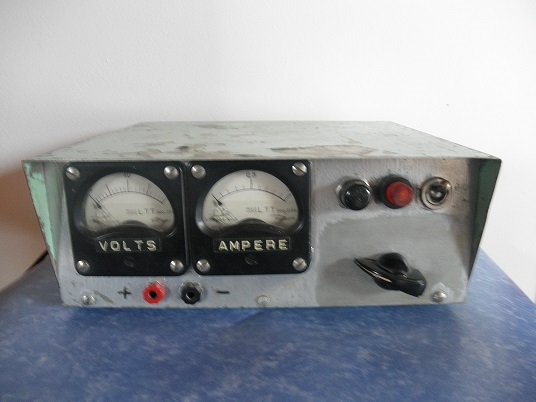

Photo de mon alim

Cette réalisation très ancienne fonctionne toujours.

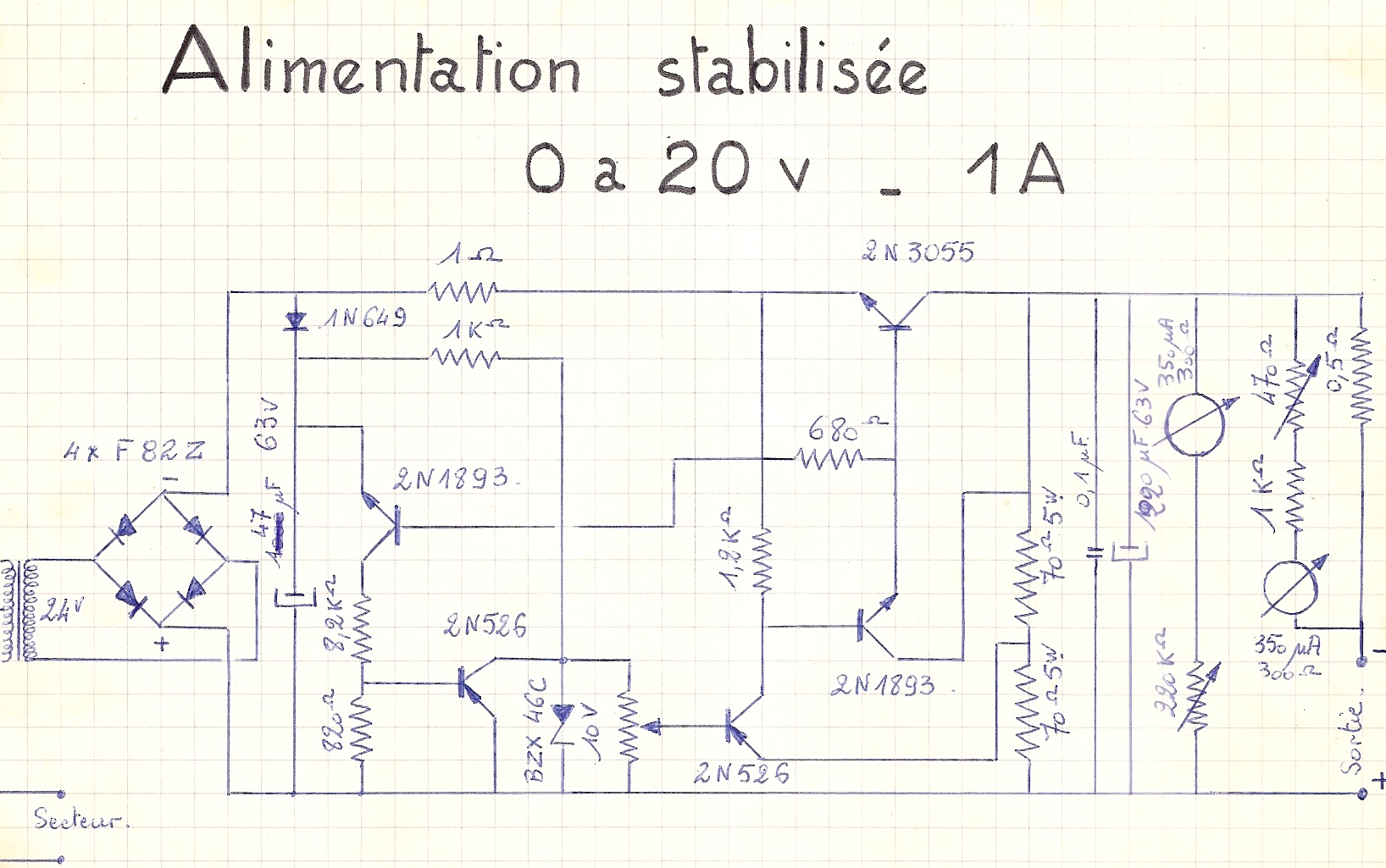

schéma électrique
Seul le schéma électrique m'est resté comme documentation.


Alimentation secteur 3 sorties 7,5V-9V-12V

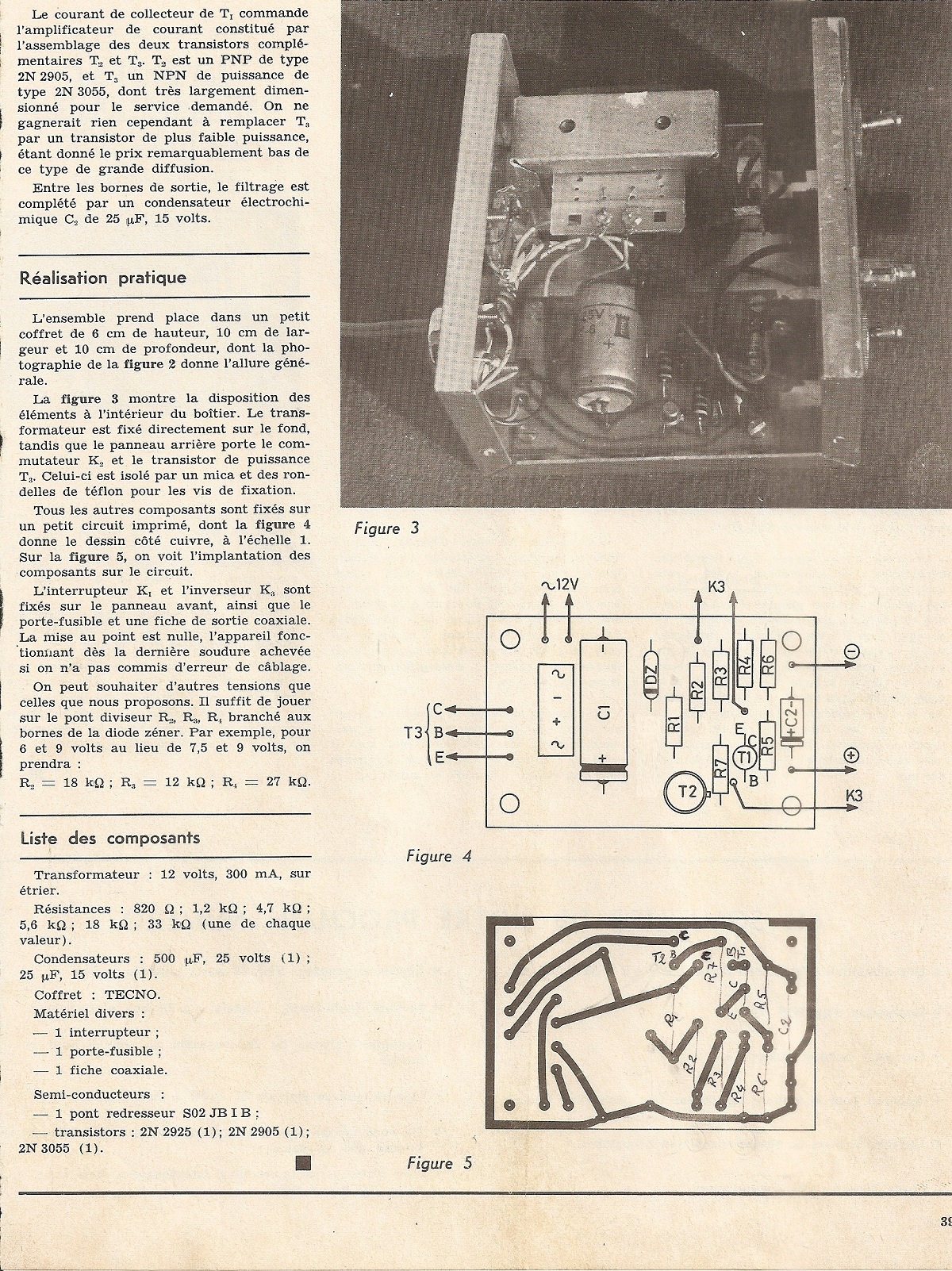

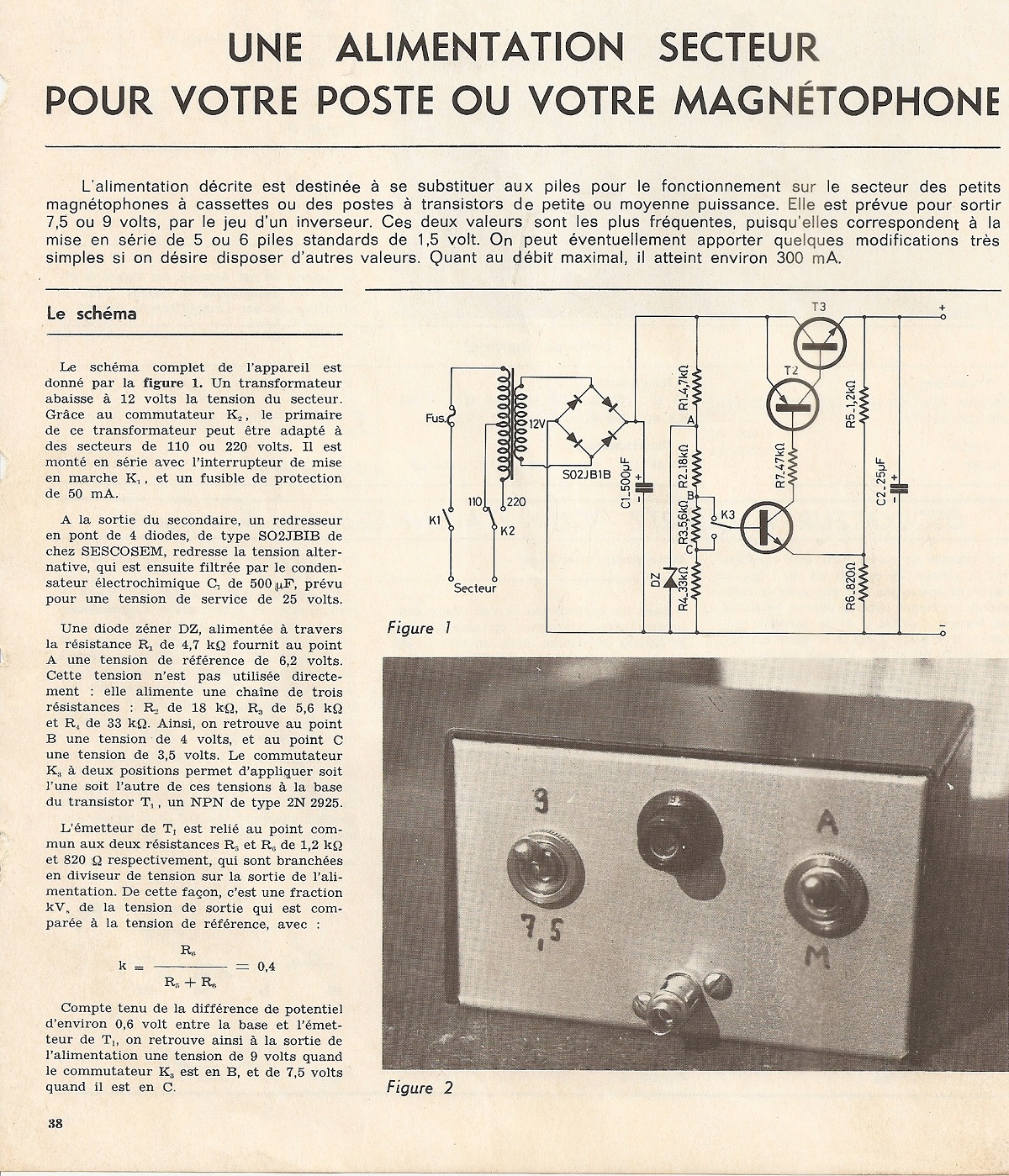

page 1 de la revue page 2 de la revue

J'ai remplacé la fiche coaxiale de sortie par de bonnes vieilles fiches bananes de couleur rouge et noire pour châssis.

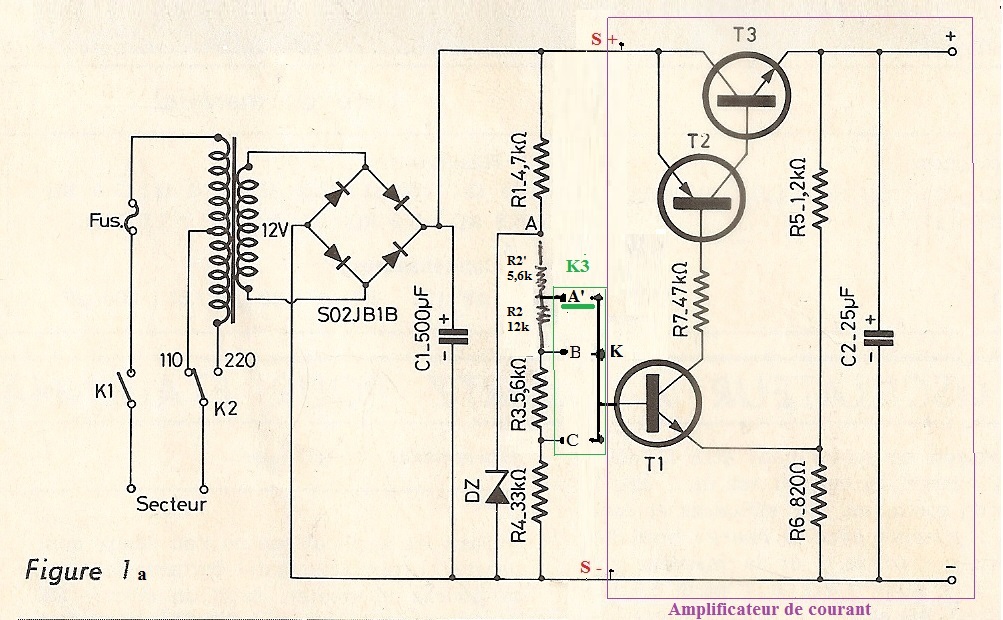

-- Pour que l'alimentation puisse fournir en sortie, soit du 7.5V, soit du 9V, ou bien du 12V, il faut modifier le pont diviseur : remplacer R2 - 18K par 2 résistances R2 - 12K et R2' - 5,6K permettant d'avoir une tension de 5,5V au point A'. (figure 1a).
L'interrupteur K3 est remplacé par un commutateur 3 positions. (figure 4a et figure 5a).
Les points A', B, C, et K sont câblés sur ce commutateur.

-- Pour avoir 3 sorties indépendantes en 7,5V, 9V et 12V, la même modification est à faire.
le commutateur K3 est supprimé et j'ai fabriqué un deuxième circuit imprimé avec 2 amplificateurs de courant (sur le même circuit imprimé ou sur un deuxième circuit imprimé - en fonction de la place disponible dans le boitier).

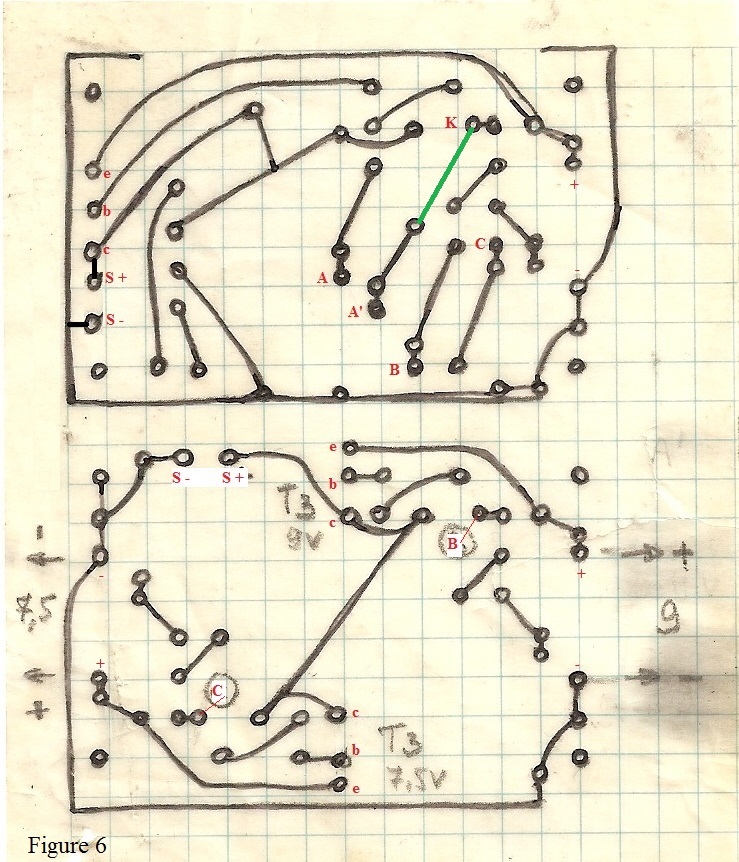

Les circuits imprimés à faire sont représentés en figure 6.
Sur la platine de base, une piste reliant A' à K est ajoutée par rapport à la figure 5a.

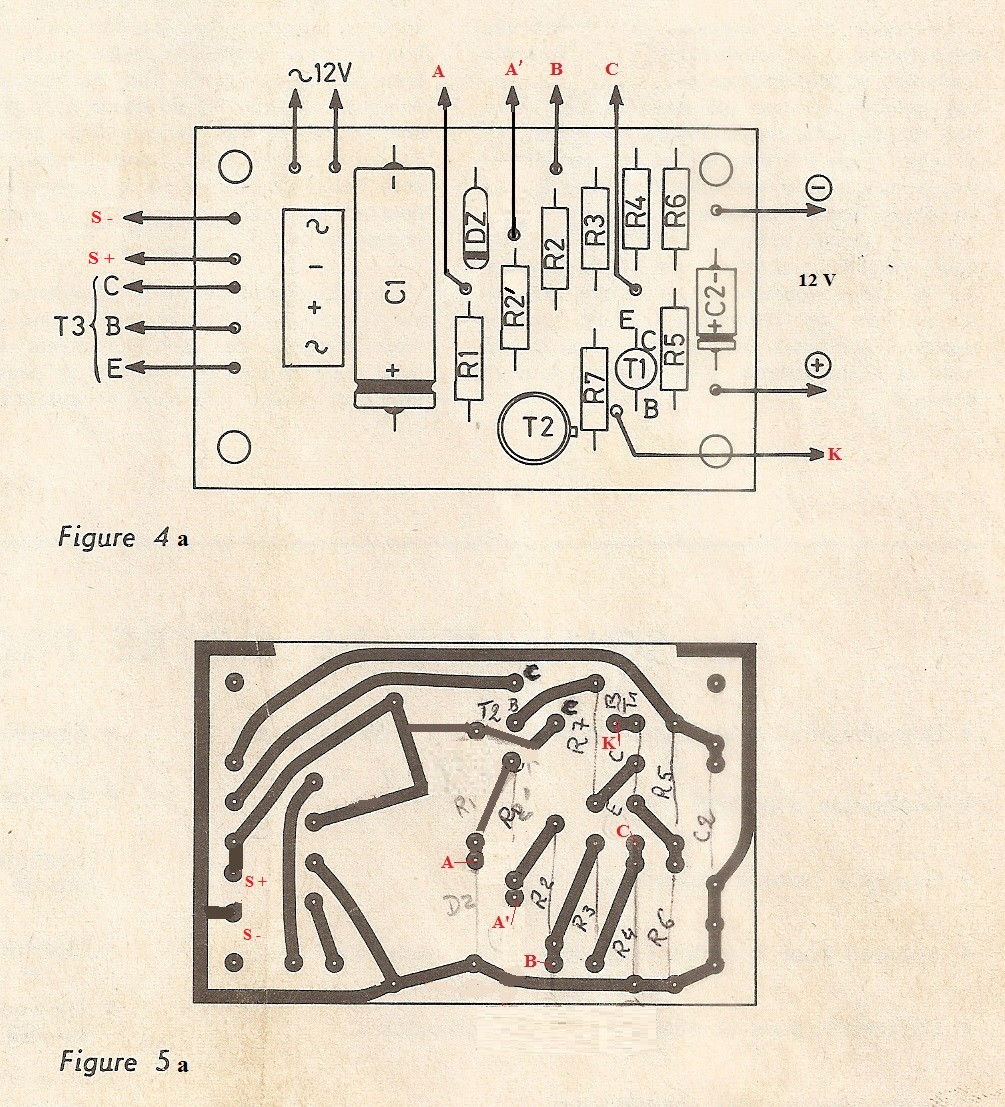

S'aider de la figure 4a pour la disposition des éléments.
Les points B, C, S+, et S- sont câblés entre la platine de base et la deuxième platine.

schéma électrique implantation des composants et circuit imprimé circuits imprimés corrigés


Sirène électronique à tonalité variable pour modèles réduits

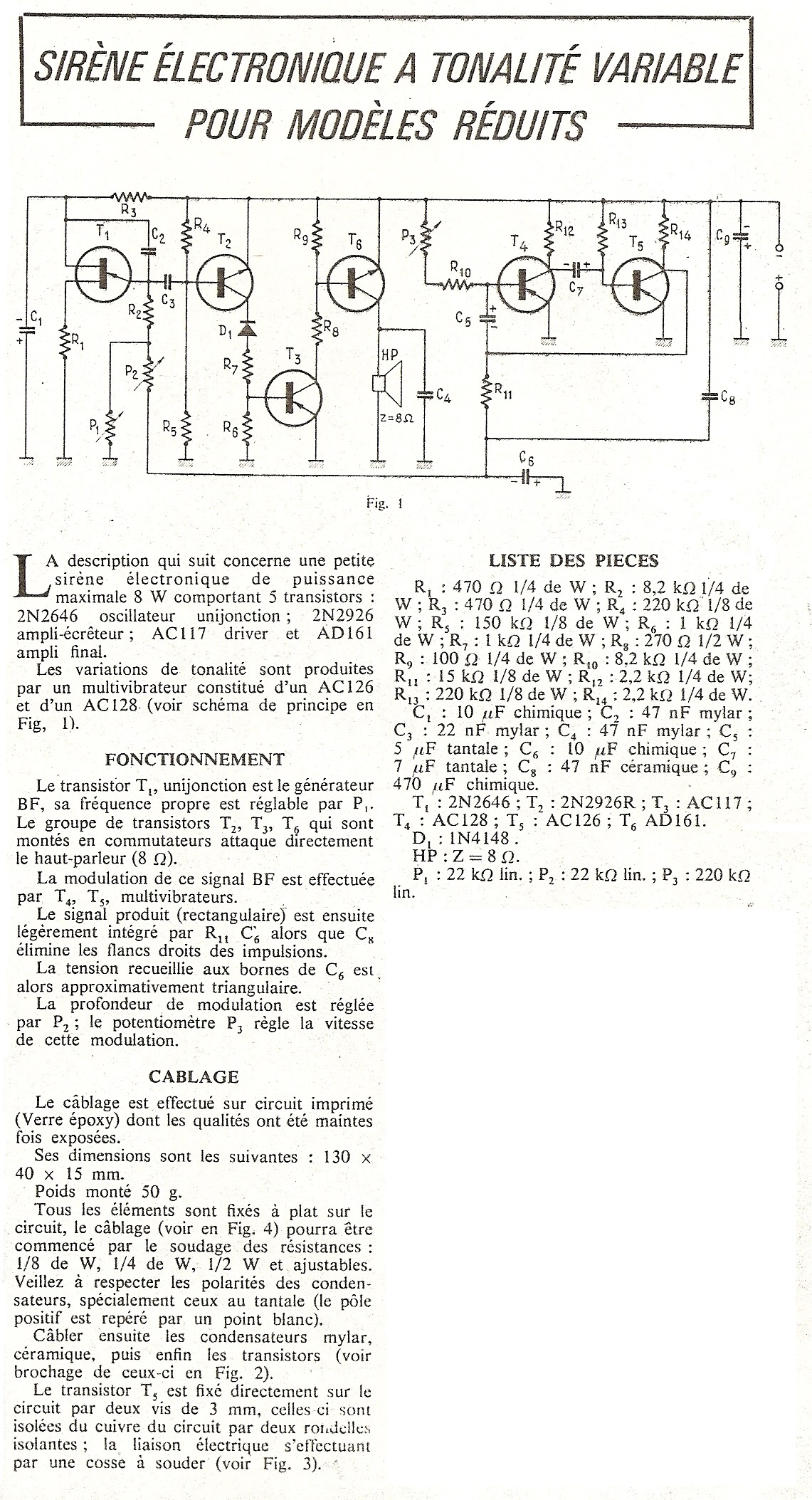

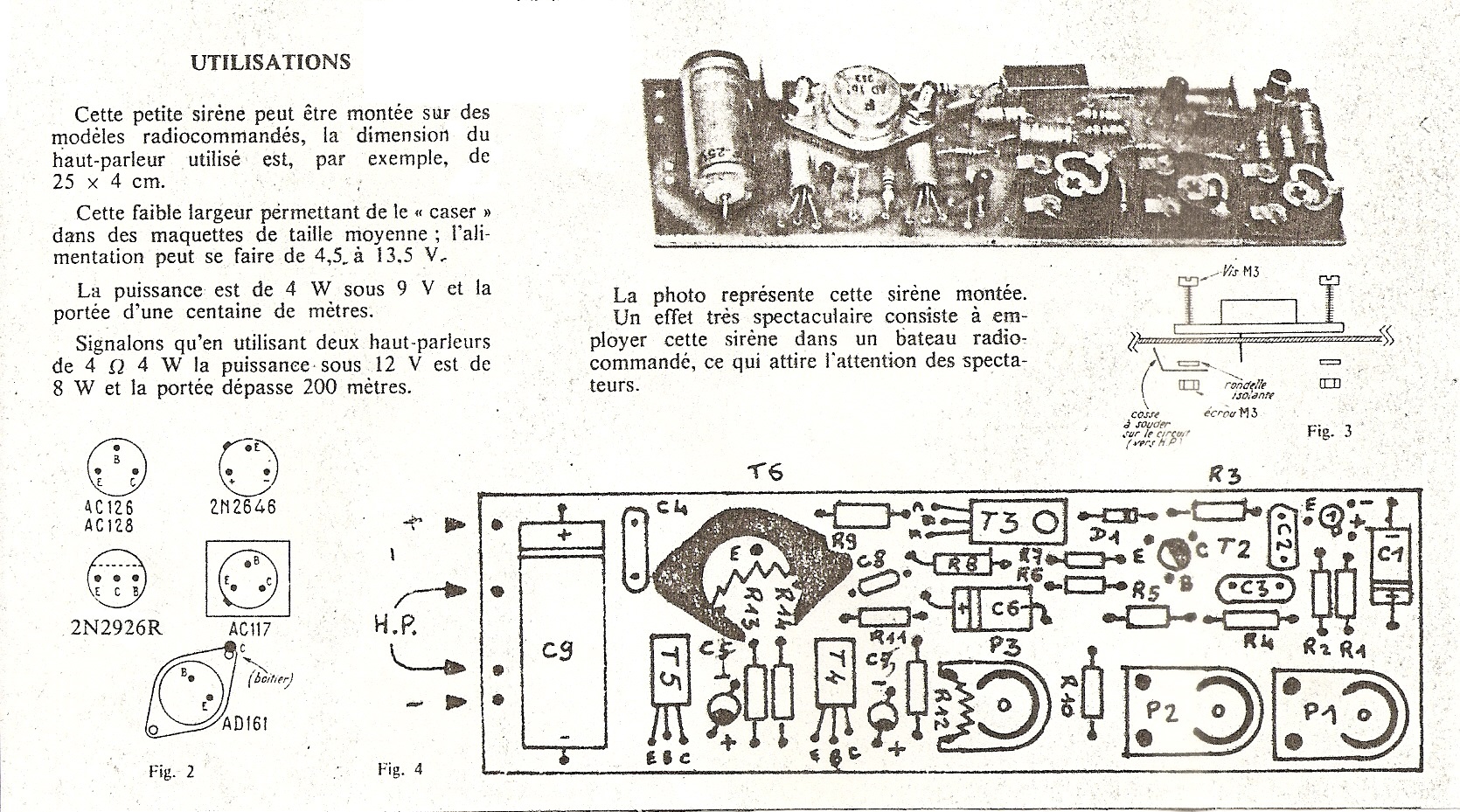

page 1 de la revue page 2 de la revue

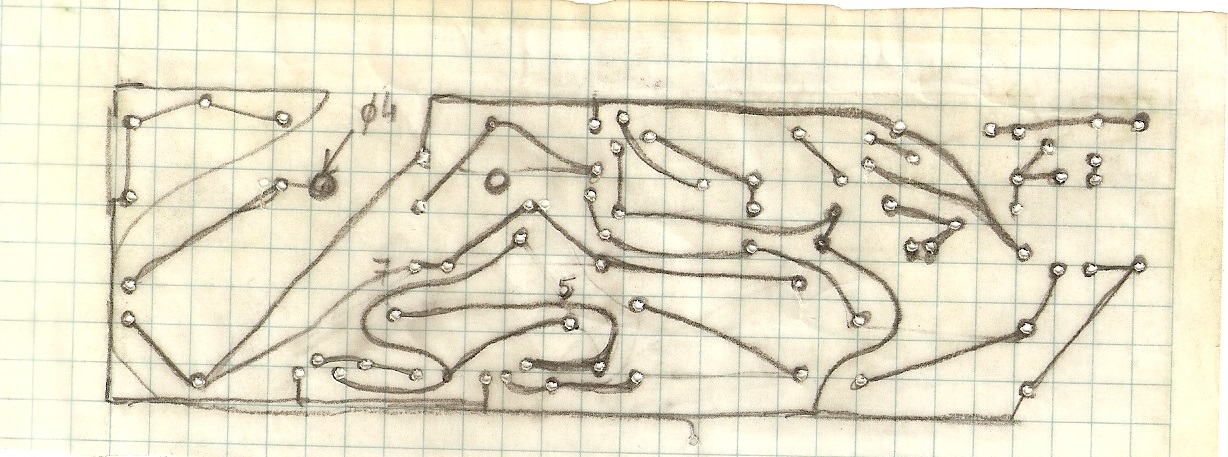

Le circuit imprimé vu côté composants.

circuit imprimé
