Dans cette page, vous trouverez des aides et des adresses de sites Web (forums ou tutoriels) qui m'ont permis de dépanner :

Dépanner une plaque à induction Scholtès TI754

Coût de la réparation : 15,80 € le 14 Février 2013.

La panne concerne les cartes de puissance de marque Jaeger 203683AX et 203384AX

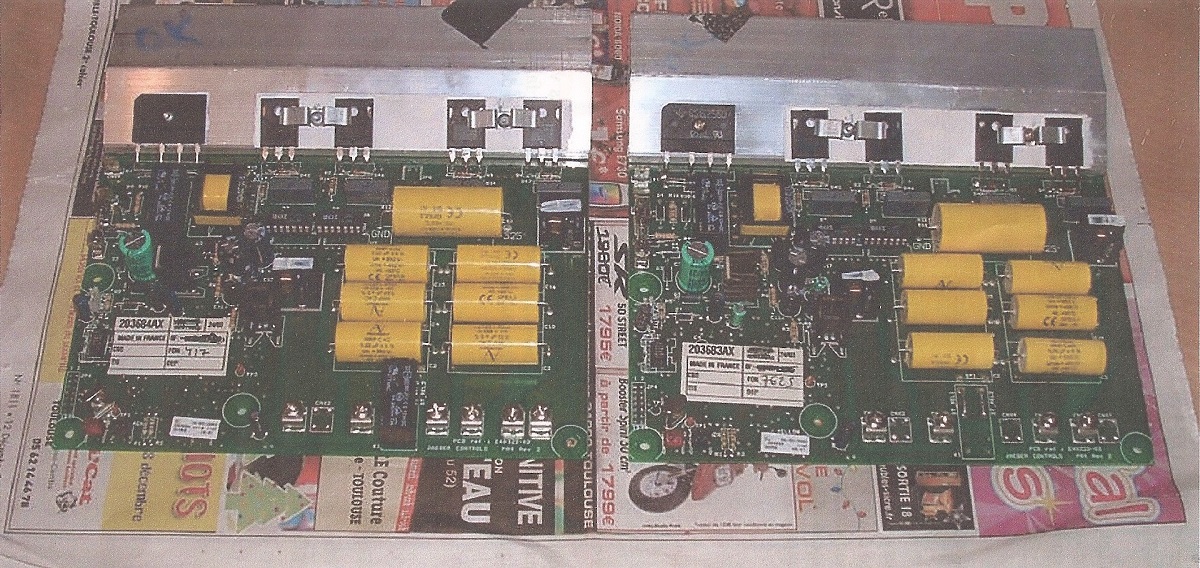

vue des platines

Tutoriel (auteur : Lézard vert) : Voir le tutoriel trouvé sur le Web à l'adresse :
http://forums.futura-sciences.com/faq/tuto_panne_plaque_induction_scholtes_ti754_V2.pdf
Autre tutoriel, bien détaillé et très technique, établi à partir de l'étude de Lézard Vert (Auteur API et DOM) : voir le tutoriel trouvé sur le Web à l'adresse :
http://docs.google.com/fileview?id=0B01a607DsEhBZTQyNTY4M2QtNGFjNy00NmM2LWEwYTMtYmIxNmMyYjU0MzE5&hl=fr

Condensateurs à changer et leurs emplacements

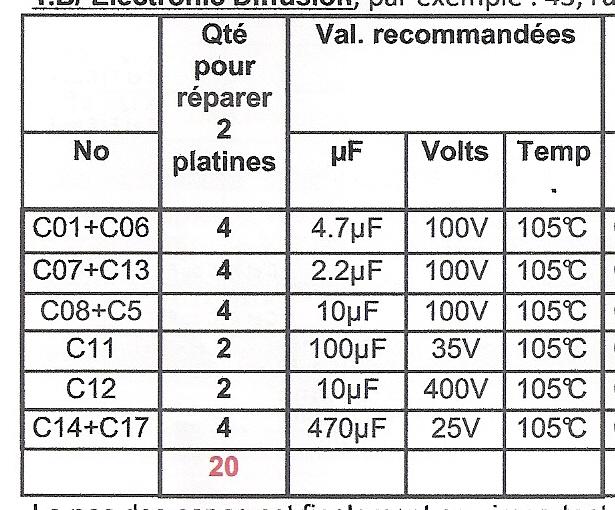

liste des condensateurs à changer emplacements des condensateurs côté composants

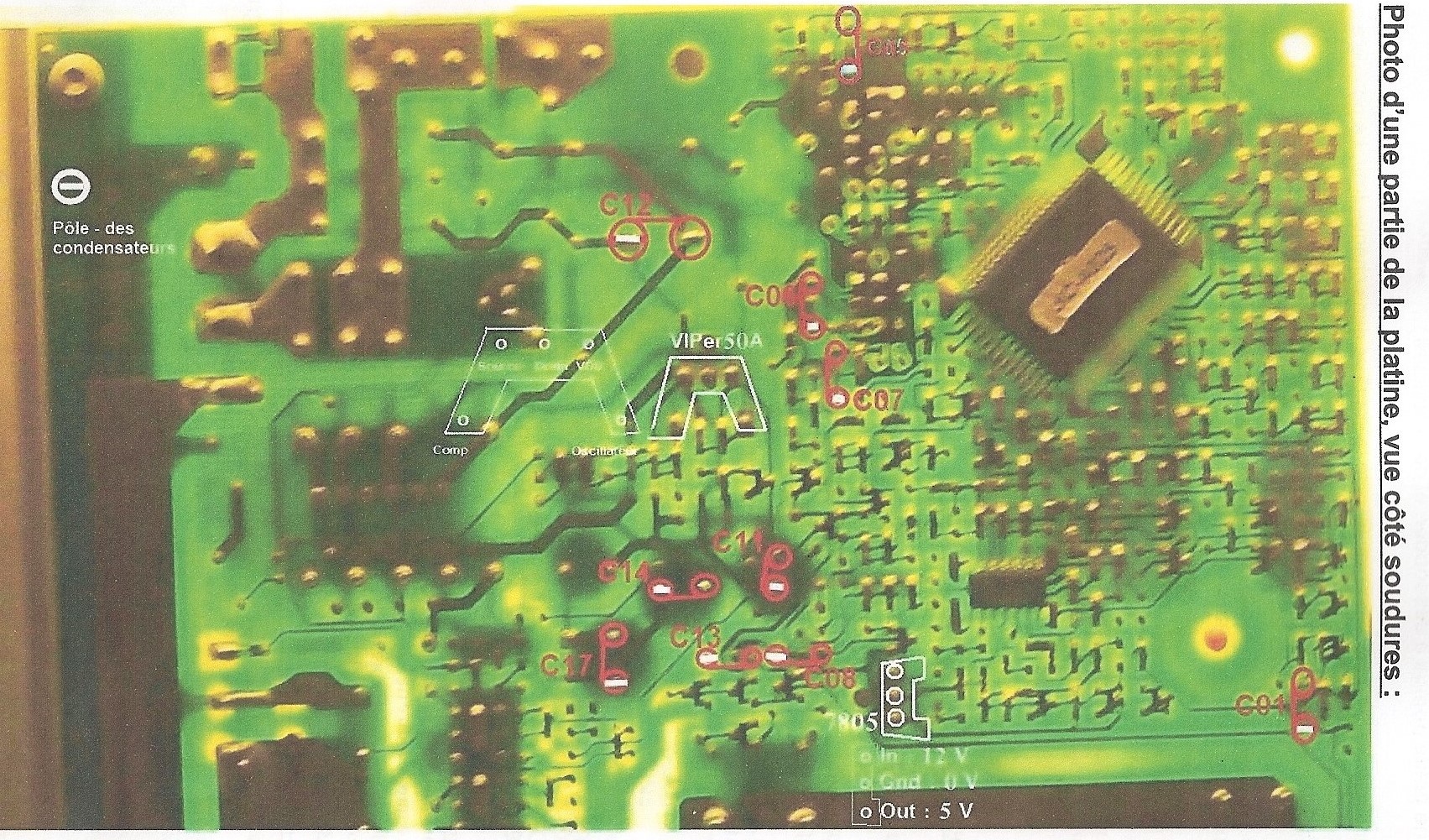

emplacements des condensateurs côté circuit imprimé



Dépanner un four Brandt Réf FP265WF12

Coût de la réparation : 0 € en 2014.

Four Brandt Référence FP265WF12 (Type E219F1) Puissance 3375 W

2 vidéos pour savoir comment démonter la porte du four afin de nettoyer les vitres dont l'accès est impossible :
https://www.youtube.com/watch?v=z1eHAn__iXY
https://www.youtube.com/watch?v=qP7ayA8hH8I

J'ai 'récupéré' l'affichage en faisant une sorte de 'cerclage' avec un fil de cuivre (fil électrique de 1,5 m/m isolé avec une gaine supportant la chaleur) remplaçant ainsi le support plastique qui a mal vieilli et qui maintient ce module à la carte principale. { une photo sera faite lors du prochain démontage de mon four, le plus tard possible, j'espère ! }

Par contre, la carte de puissance et le module d'affichage semblent être définitivement épuisés, d'après mes recherches.


Dépanner un moniteur LG Flatron L1919S

Coût de la réparation : 9,50 € le 22 Novembre 2013.

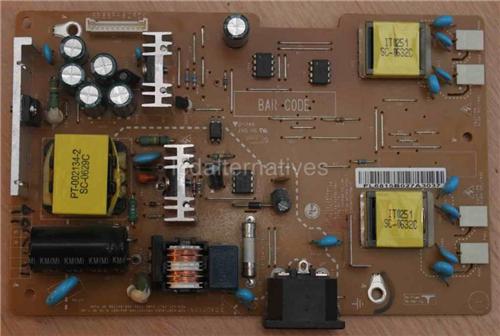

Accéder à la carte électronique de l'écran et remplacer les condensateurs chimiques suivants : vue de la platine


4 condensateurs 1000µF/25V - 105°
1 condensateur 470µF/25V - 105°
1 condensateur 100µF/450V - 105°
1 condensateur 33µF/50V - 105°.

N'ont pas été remplacés :

1 condensateur 680µF/25V - 105°
1 condensateur (0,47µF/50V - 105° ? difficulté pour lire la valeur exacte).


Cordon d'alimentation avec thermostat
(Wok NOVA, plancha Silvercrest...)

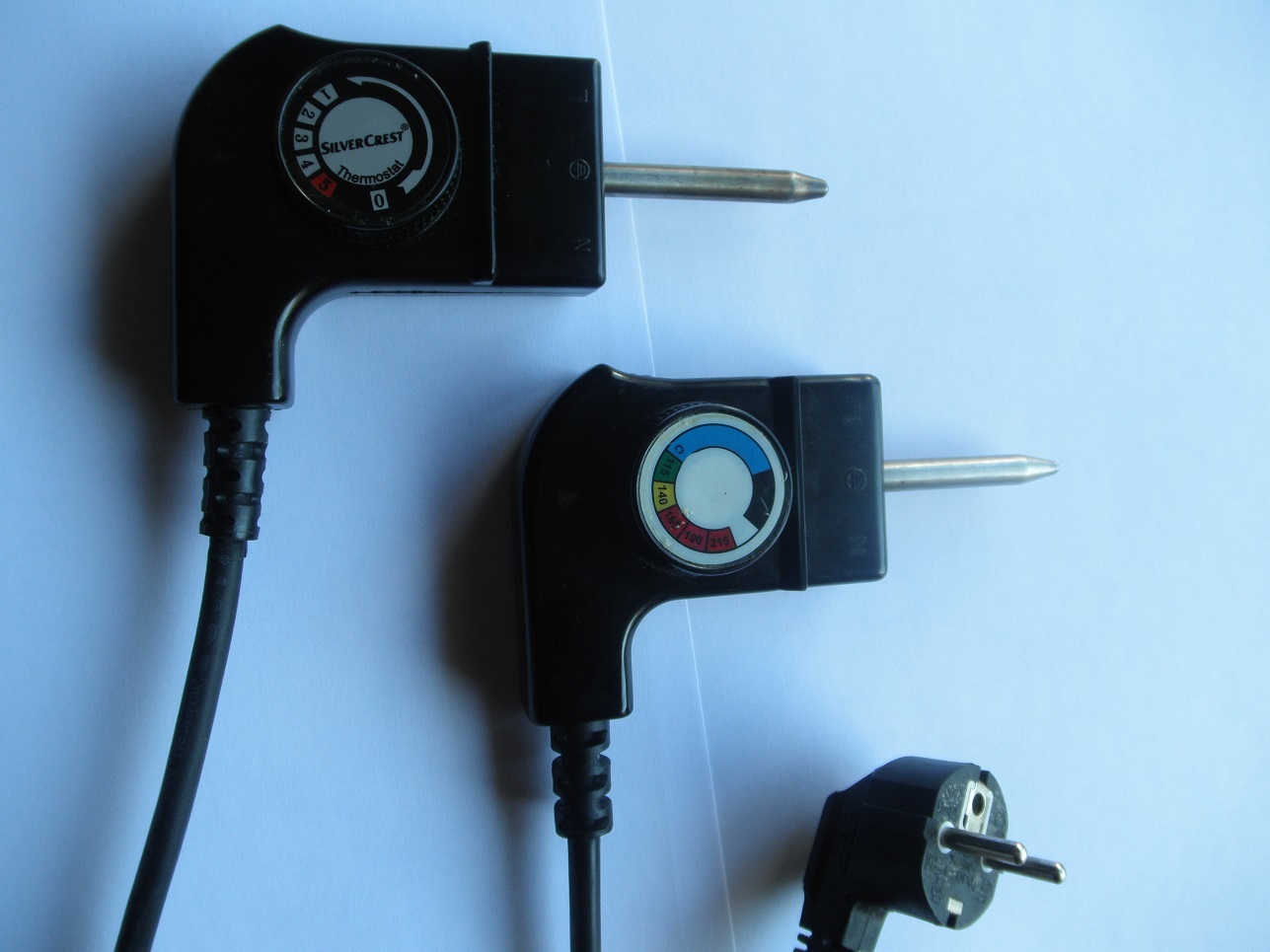

Thermostats
Le voyant ne s'allume plus alors que l'on entend un petit 'clic' en manoeuvrant le thermostat, il s'agit sans doute du thermofusible qui est HS. Relevez sa valeur en ° et commandez un thermofusible avec les bagues de jonction à sertir.

Vue intérieure thermostat
Le thermo-fusible se trouve sous la gaine thermo-rétractable et est connecté au fil d'alimentation secteur de couleur bleue. (voir photo) Un conseil : n'utilisez plus votre plancha avec le thermostat au maximum, car le thermo-fusible risque à nouveau de griller (expérience vécue) et le remplacement sera de plus en plus difficile, avec un prix de revient prohibitif, vu le nombre de remplacement !
